一、概述：

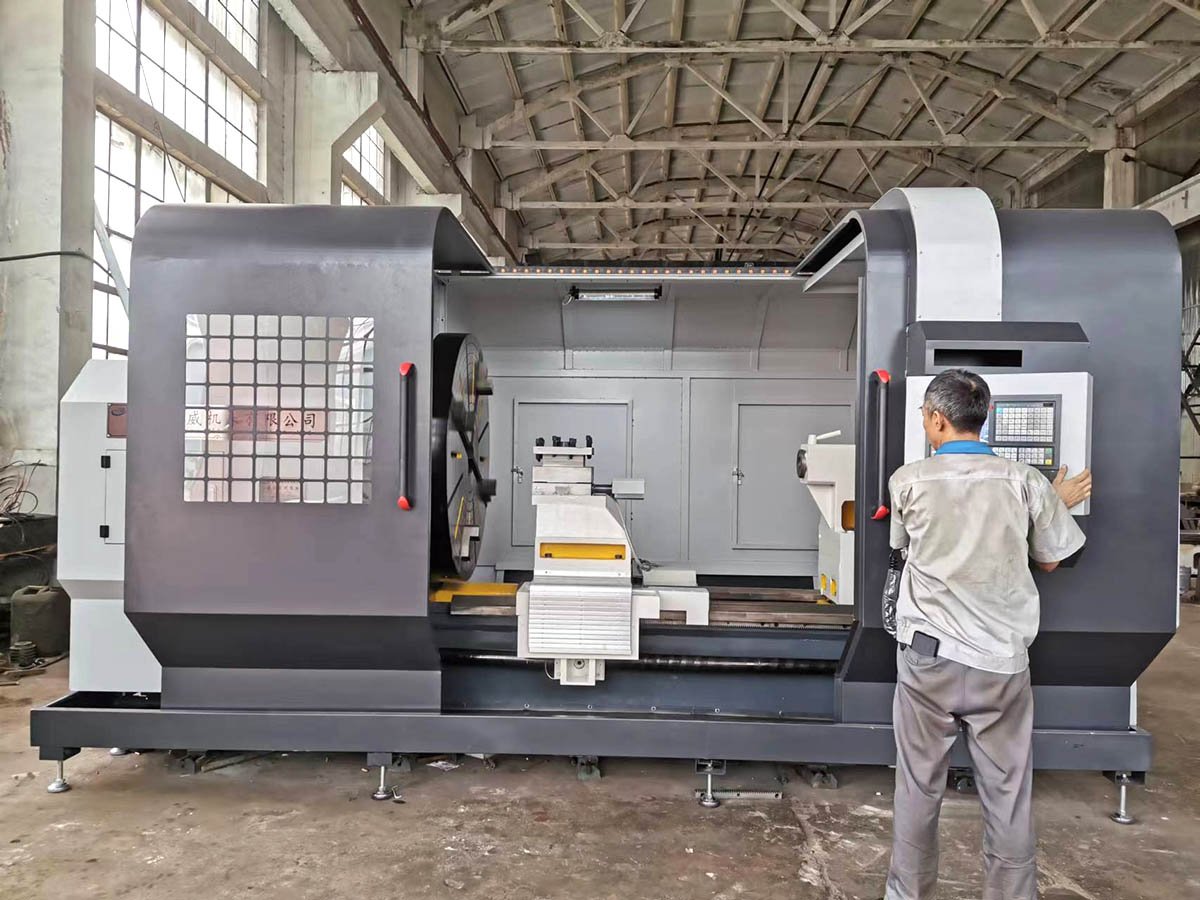

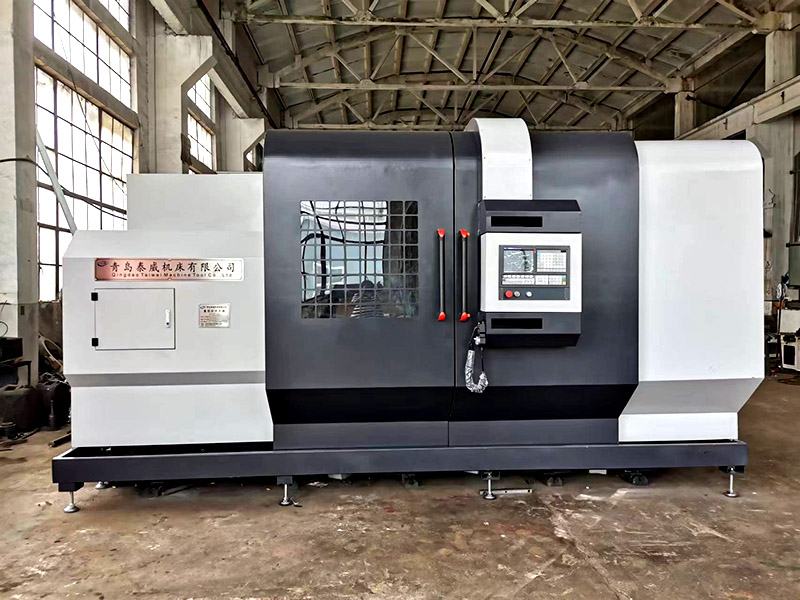

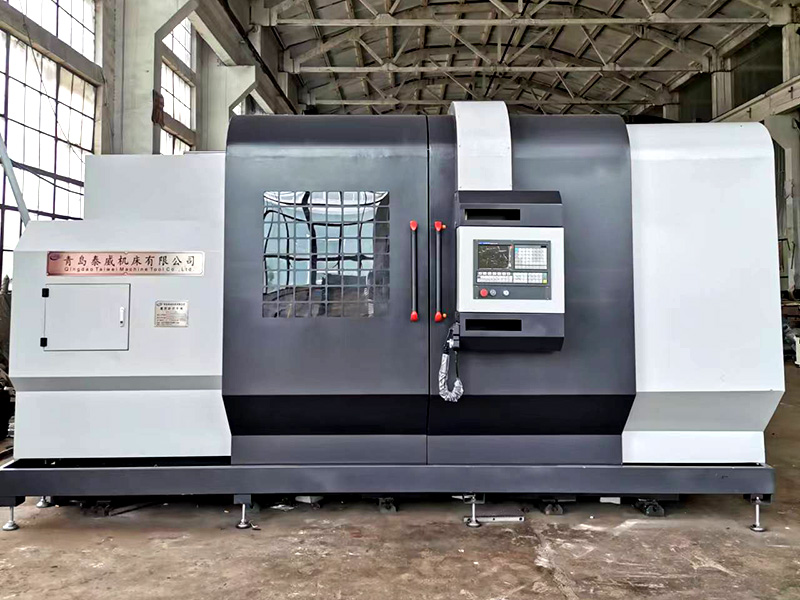

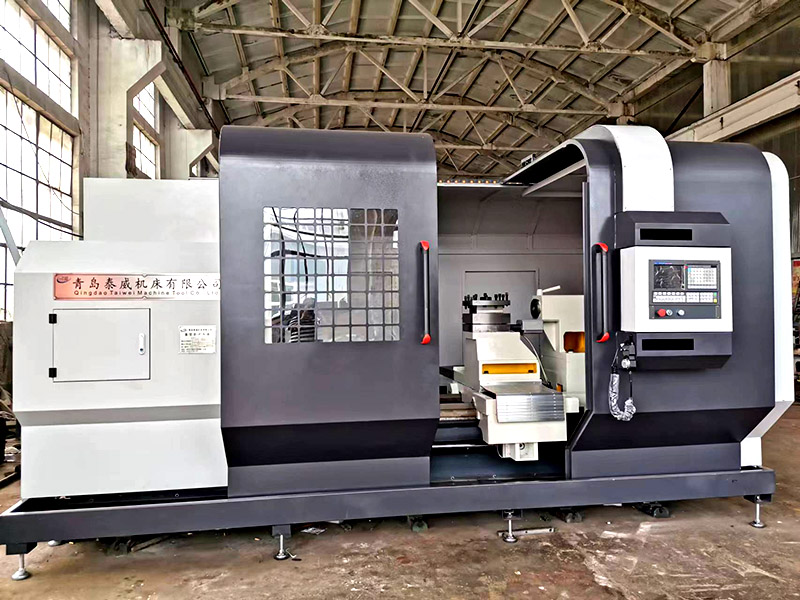

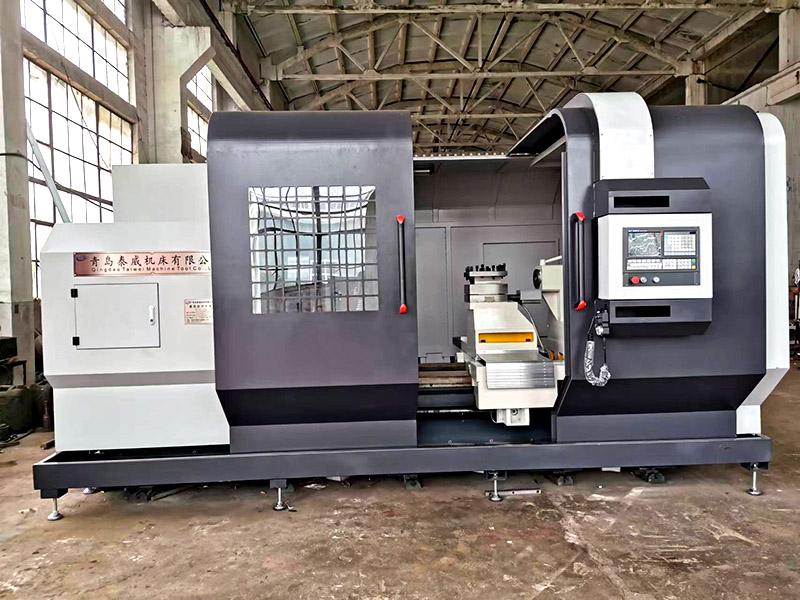

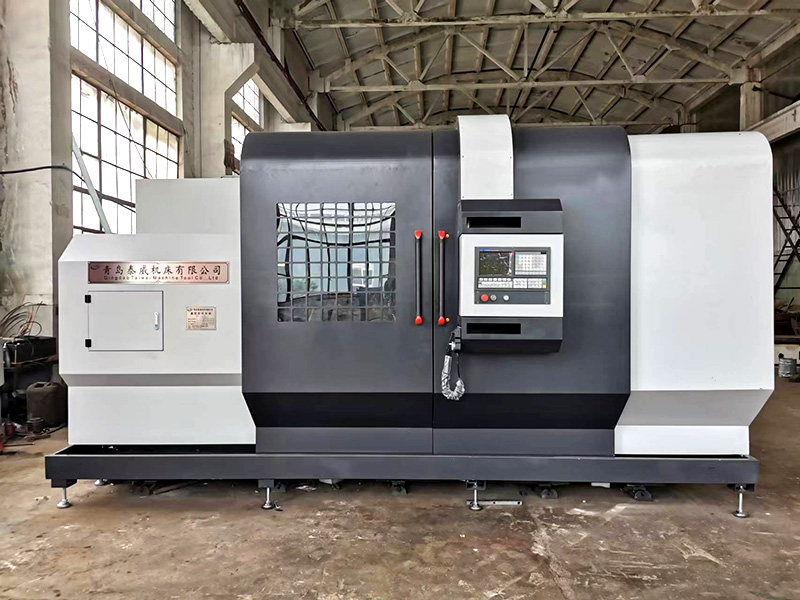

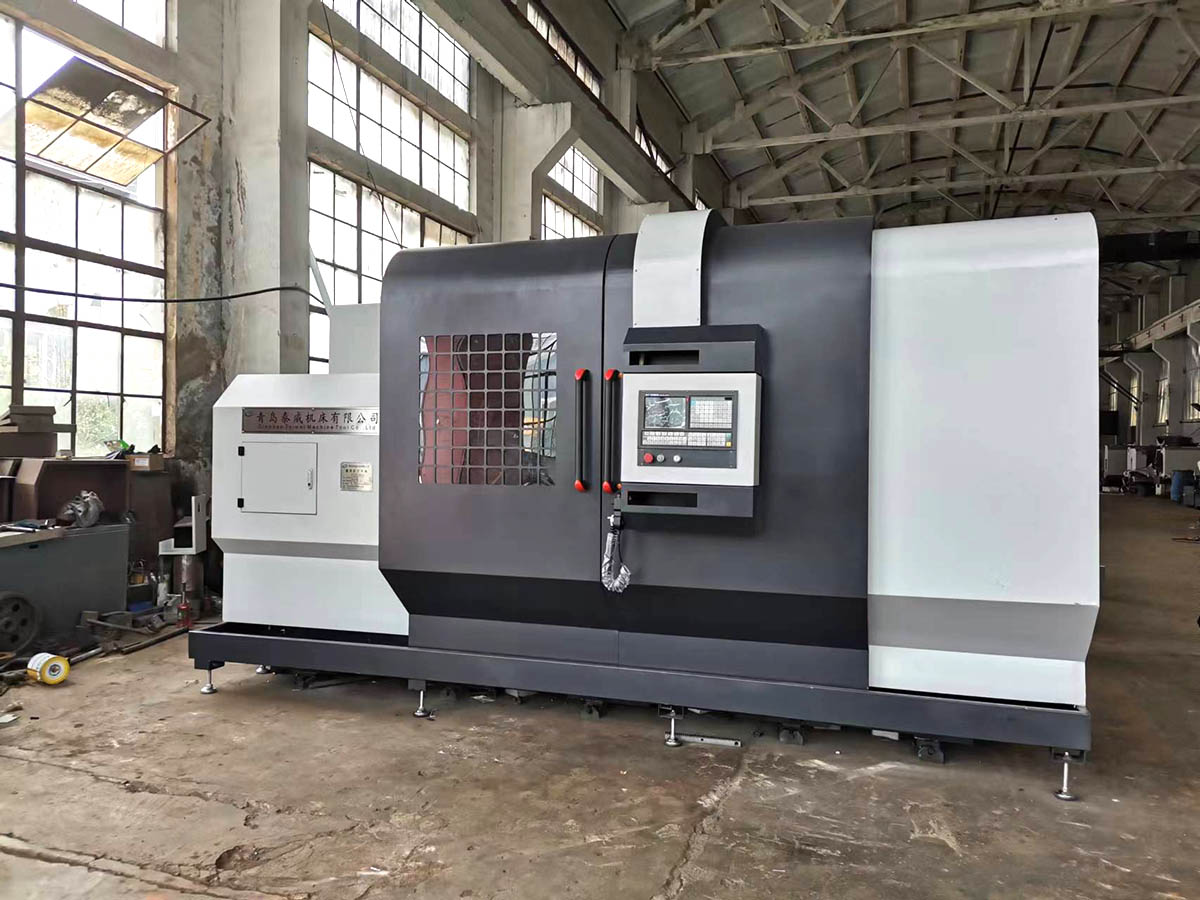

CK61140數控臥式車床主要可承擔各種車削工作，能夠車削各種零件的端面、外圓、錐面等工藝。機床主軸具有很好的剛度；采用側排屑方式，排屑方便。機床還具有單獨油泵，強制潤滑，以及快速移動、終端保險等功能。轉速、進給量和功率特性等設計合理，均能很好地滿足粗精加工需要。機床具有剛性強、效率高、節能、安全可靠、操作方便和造型美觀等特點。
二、主要技術參數
|
項 目 |
單位 |
規格 |
備注 |
|
|
最大回轉直徑 |
mm |
Φ1400 |
|
|
|
卡盤直徑 |
mm |
Φ1250（四爪單動卡盤） |
|
|
|
加工長度 |
mm |
1500 |
|
|
|
床身導軌寬度 |
mm |
770 |
|
|
|
主軸 |
主軸孔錐度 |
莫氏 |
莫氏6號 |
|
|
編碼器 |
|
|
|
|
|
轉速級數 |
|
無級 |
|
|
|
主電機功率 |
kW |
11（變頻） |
|
|
|
X/Z軸快移速度 |
m/min |
6/10 |
|
|
|
X軸行程 |
mm |
730 |
|
|
|
Z軸行程 |
mm |
1500 |
|
|
|
伺服電機大溜板 |
nm |
15 |
|
|
|
伺服電機中溜板 |
nm |
10 |
|
|
|
刀架 |
刀架形式 刀方尺寸 |
|
電動刀臺 |
|
|
mm |
280*280 |
|||
|
尾座 |
套筒直徑/行程 |
mm |
115/480 |
|
|
尾座主軸錐孔錐度 |
莫氏 |
莫氏6號 |
|
|
|
設備總重量 |
t |
≈5.5 |
|
|
|
工件重量 |
t |
2 |
|
|
三.機床精度
|
檢驗項目 |
檢驗標準 |
|
加工精度 |
0.03 |
|
加工工件圓度 |
0.005 |
|
加工工件圓柱度 |
0.03 / 300 |
|
加工表面粗糙度 |
Ra3.2μm~Ra5μm |
四．機床主要配置
床頭箱總成1件,卡盤1件，床身總成1件，主電機1臺，進給電機1臺，溜板總成1套，方刀臺1件，卡盤扳手1件。
|
配套件名稱 |
規格型號 |
生產廠家 |
備 注 |
|
數控系統 |
980T |
廣州數控 |
|
|
主電機 |
11kW |
國產 |
|
|
X軸絲杠 |
3205 |
臺灣TBI |
|
|
Z軸絲杠 |
5010 |
臺灣TBI |
|
|
刀架 |
280*280 |
國產 |
|
|
主軸皮帶 |
強力帶( 4根) |
國產 |
|
|
機床顏色 |
灰白配深灰 |
|
|
五、機床各部性能簡介
1、床身
床身采用整體結構，樹脂砂造型，導軌采用高頻淬火磨削工藝，中滑板導軌采用伸縮式鋼板防護罩全封閉防護，大滑板采用貼塑工藝，使得機床具有良好的耐磨性及精度保持性。Π型加強筋使床身具有優良的剛度、抗振性和抗斷面畸變能力。排屑方便。為了提高床身整體的抗震能力，床身采用了封砂結構。該床身經過先進的有限元力學分析，從理論上證實了結構的合理性、優良的剛性、抗震性和抗斷面畸變能力。
2、電氣系統
電氣系統主要實現強電和弱電控制，使機電有效地融為一體，可很方便地實現機床的控制和操縱，所有電氣元件均選用通過CE歐洲安全認證產品。
六、隨機技術文件清單
|
名 稱 |
數量 |
|
裝箱單 |
1 |
|
使用說明書 |
1 |
|
合格證明書 |
1 |
七、售后服務
1、機床的保修期為設備出廠之日起12個月。
2、保修期內有賣方負責免費維修及免費提供易損件。
3、下屬情況雖在保修期內，但不適用，用戶必須支付所維修成本。
a.機床如遇地震、臺風、水災、火災等人力所不能抗拒之災害而導致?lián)p壞時。
b.買方操作不當（如撞擊）及保養不當（如加錯油品）而發生故障，生銹或損壞。
4、保修期結束后，賣方負責保證配件的有償供應和維修技術咨詢及有償派人維修。
5、驗收合格后，若買方未依合同履行付款，賣方有權拒絕售后服務。
6、維修反應時間，在接到保修電話24小時內給予回復。
